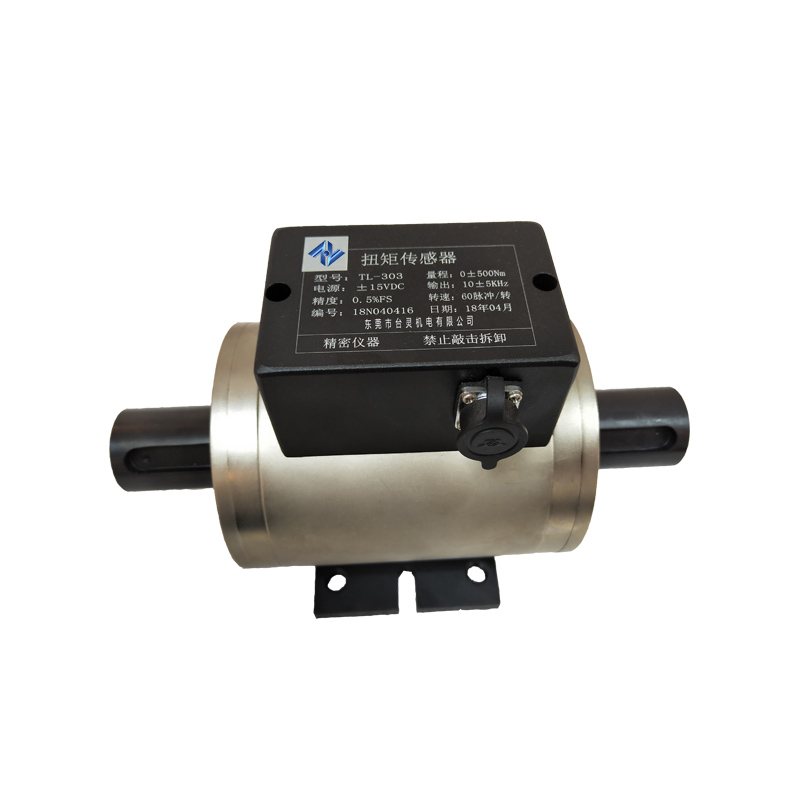

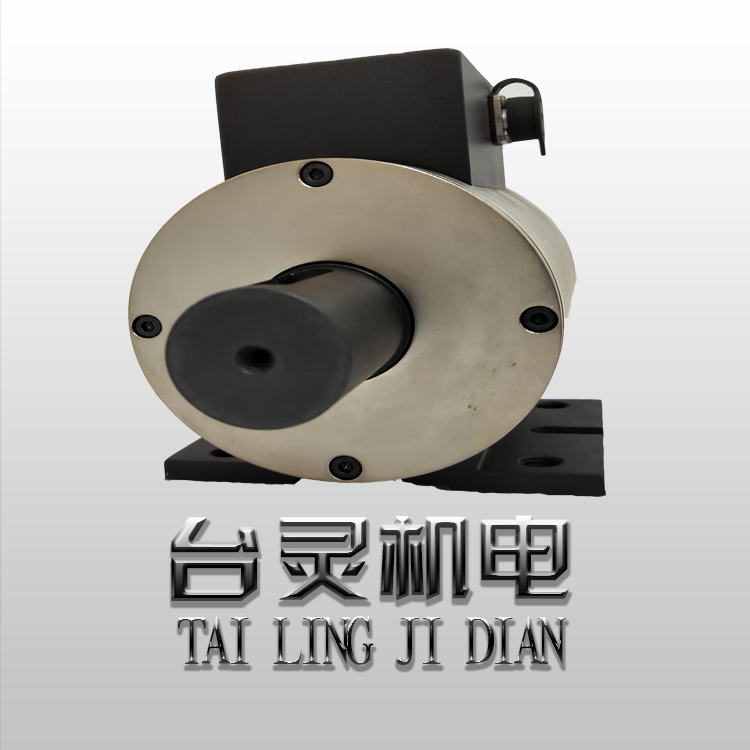

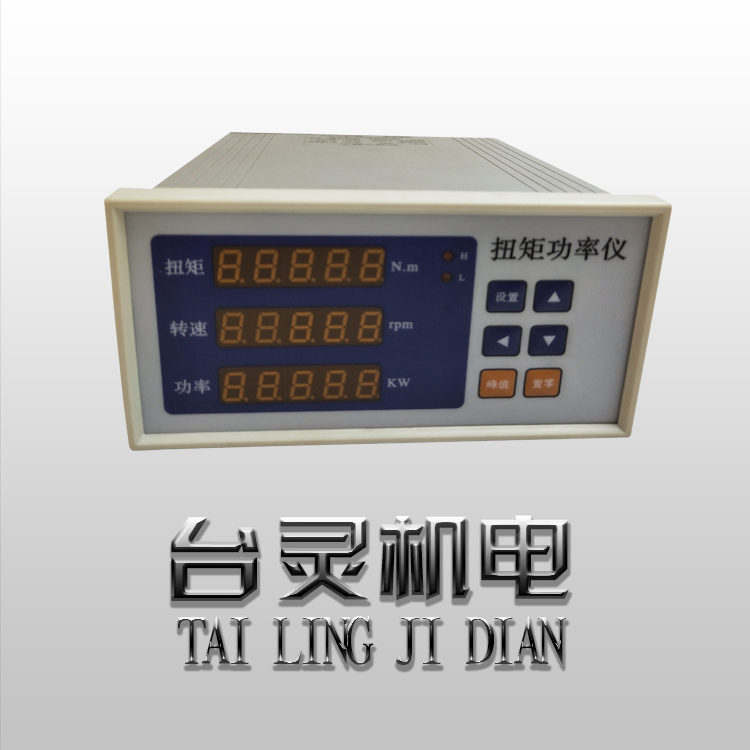

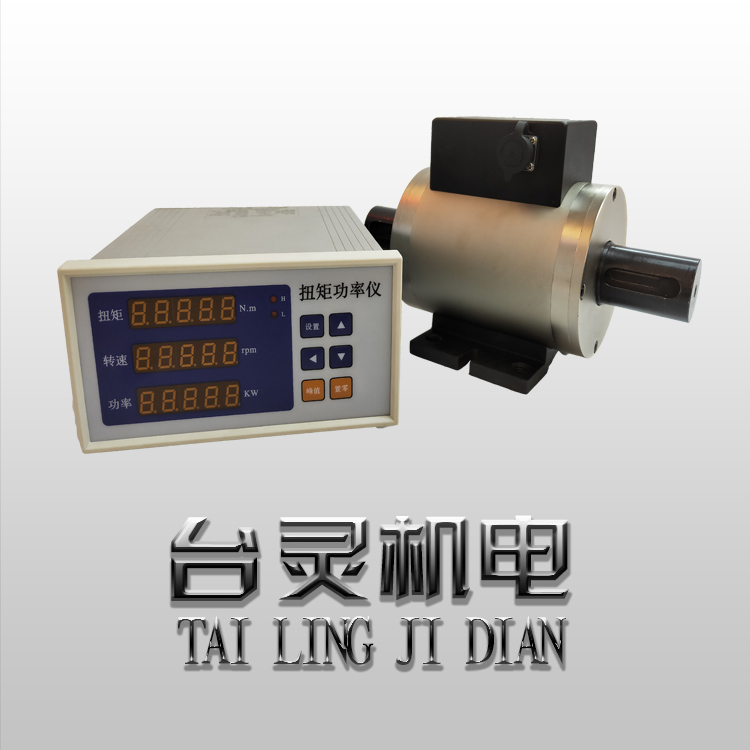

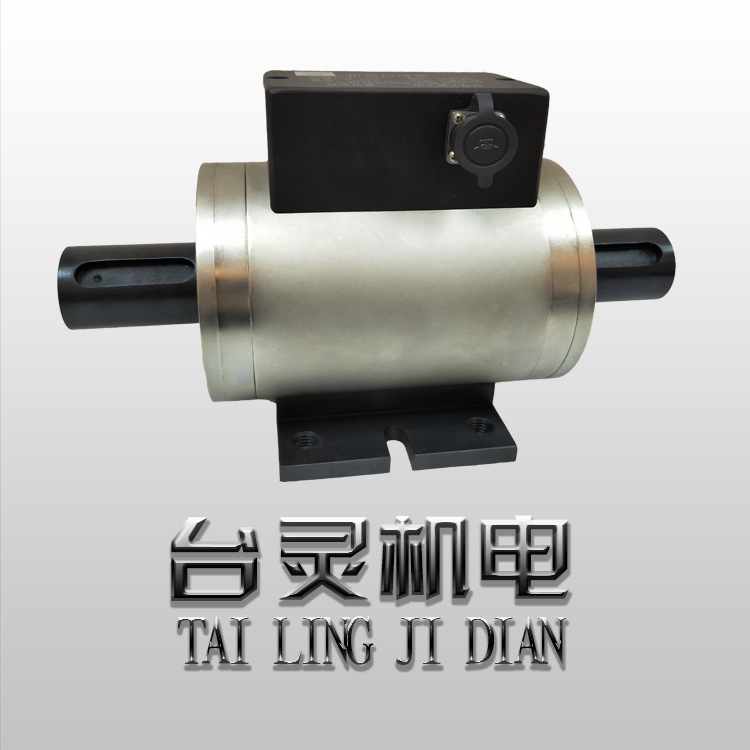

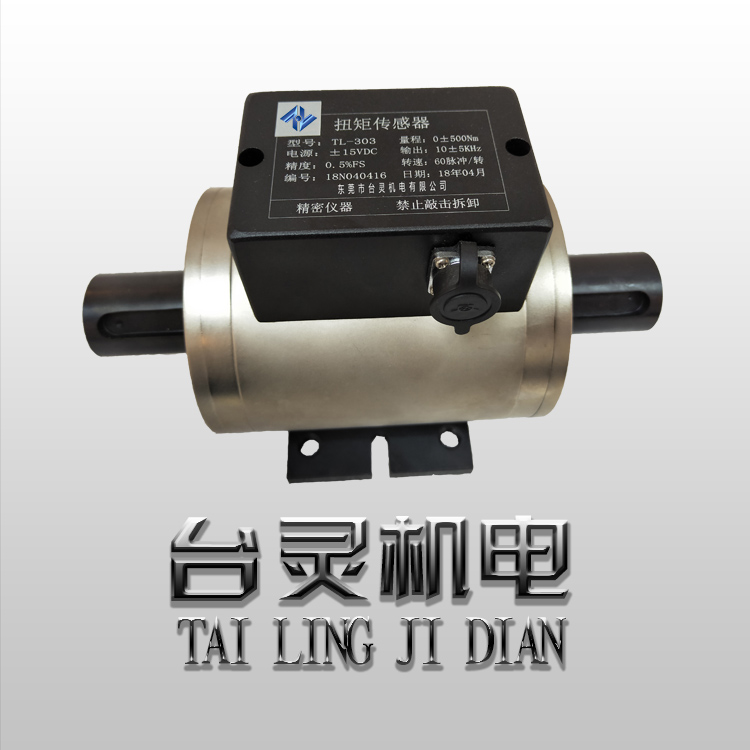

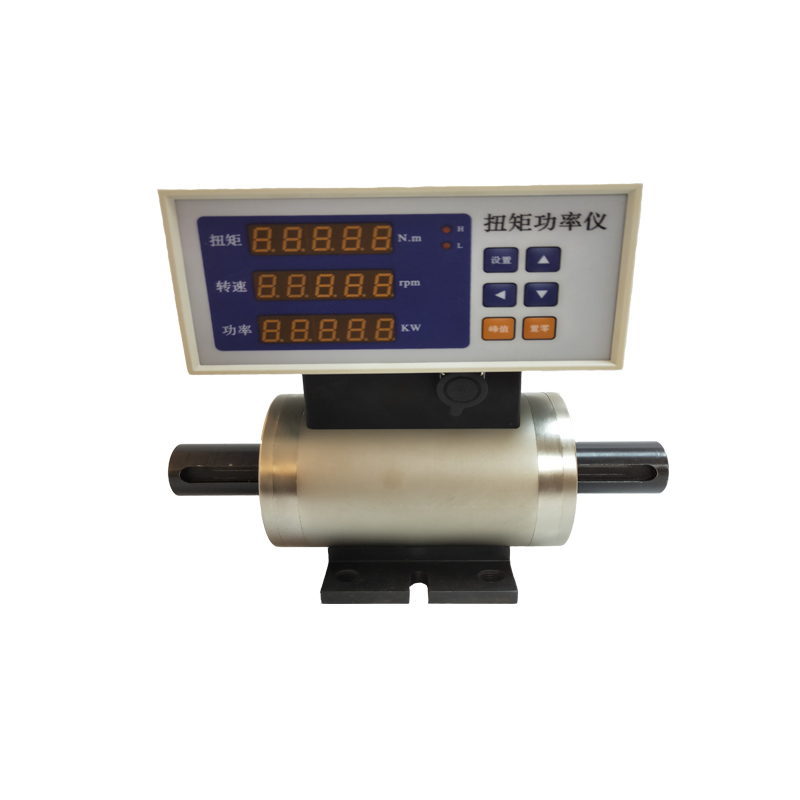

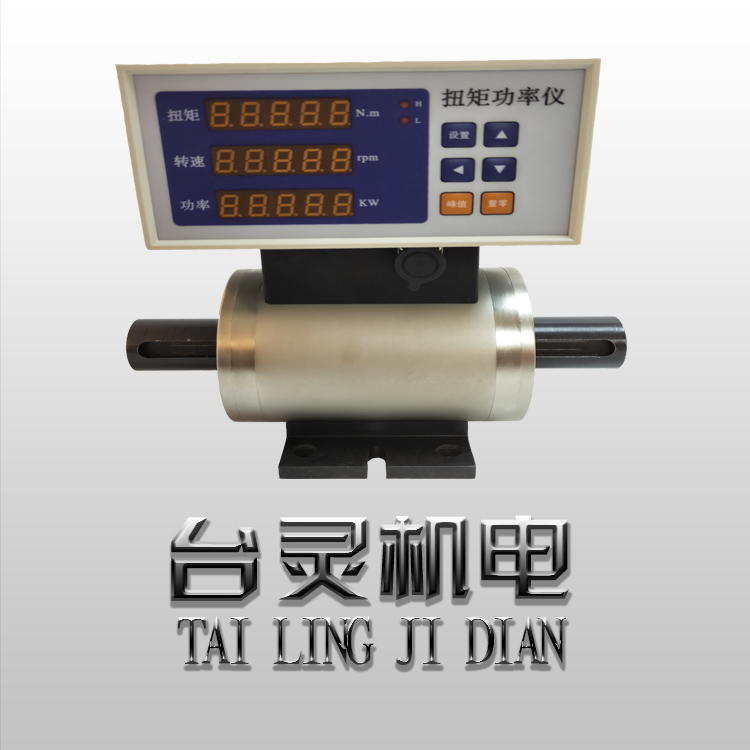

TL-303系列传感器是一种测量各种扭矩,转速及机械功率的精密测量仪器.应用范围十分广泛,主要用于:

1,电动机,发动机,内燃机等旋转动力设备输出扭矩及功率的检测;
2,风机,水泵,齿轮箱,扭力板手的扭矩及功率的检测;
3,铁路机车,汽车,拖拉机,飞机,船舶,矿山机械中的扭矩及功率的检测;
4,可用于污水处理系统中的扭矩及功率的检测;
5,可用于制造粘度计;
6,可用于过程工业和流程工业中.

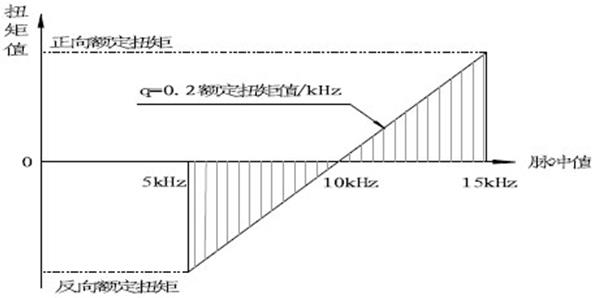

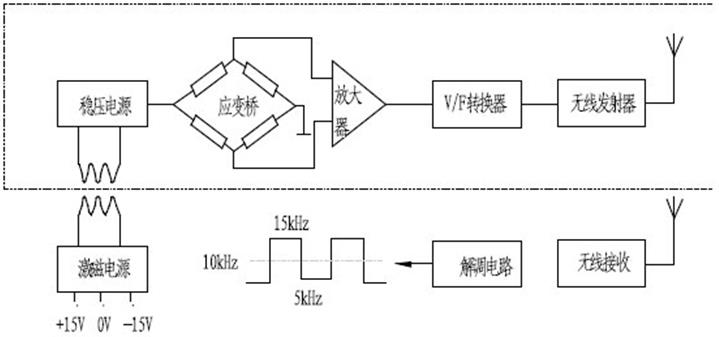

扭矩的测量:采用应变片电测技术,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号.将该应变信号放大后,经过压/频转换,变成与扭应变成正比的频率信号.如图所示:

转速的测量: 最高可测到15000rpm，转速测量采用磁电码盘的方法进行测量,每一磁电码盘均有60-1024(可选)个齿,轴带动磁电码盘每旋转一周可产生60-1024（可选）个脉冲,高速或

中速采样 时可以用测频的方法,低速采样时可以用测周期的方法测出准确的转速.

加码盘编码器可以同时测量角度。本传感器精度可达±0.1%～±0.5%(F·S).由于传感器输出为频率信号,所以无需AD转换即可直接送至计算机进行数据处理.

本传感器的测速方法采用内置测速,订货时用户需注明是否监测转速或者角度信号!

信号输出波形方波幅度可选5V/12V/15V/24V.开机5分钟即可进入工作状态,勿需预热过程.检测精度高,稳定性好,抗干扰性强.不需反复调零即可连续测量正反扭矩.体积小,重量轻,易于安装.传感器可脱离二次仪表独立使用,只要按插座针号提供±15V(200mA)的电源,即可输出阻抗与扭矩成正比的等方波或脉冲波频率信号.

扭 矩 精 度: <±0.5 % F· S,<±0.3 % F· S,<±0.1 % F· S(可选)
频 率 响 应: 100μs
非 线 性: <±0.1 % F· S
重 复 性: <±0.1% F· S
回 差: <0.1 % F· S
零 点 时 漂: <0.2 % F· S /年
零 点 温 漂: 0.02%/10℃
静 态 超 载: 120 % 150% 200%(可选)
使 用 温 度: -10 ～ 50℃（-40～ 85℃可选）
储 存 温 度: -20 ～ 70℃
电 源 电 压: ±15V±5% 或24VDC
总 消耗电流: <200mA
频率信号输出: 5KHZ—15KHZ（0-5V/1-5V/0-10V/4-20mA可选）
额 定 扭 矩: 10KHZ±5kHZ (正反双向测量值)
信 号占空比: (50±10)%

扭矩传感器用一个航空接头（Y50X）连接器与外部设备连接,插座端固定在机壳上.

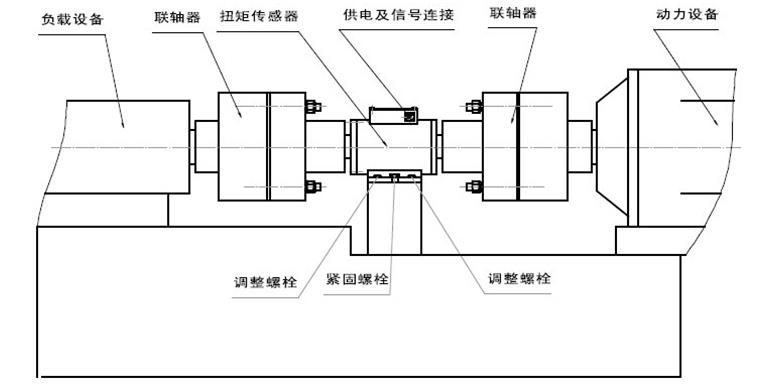

1、先测量扭矩传感器的轴径和中心高，待装；

2、使用两组联轴器，将传感器安装在动力源和负载之间；

3、建议使用弹性万向节联轴器安装，经保证同心度＜0.03mm;

4、动力及负载设备必须固定可靠避免振动；

5、将本传感器的基座与设备的基座固定可靠，中心高度必须调节合适，以避免产弯矩；

6、安装底座必须有一定的强度；

7、待全部安装完毕确认无误的情况下，方可通电调试；

注：确实正、反向转矩：将轴一端固定，另一端顺时针施加扭力，确定为正向转矩；相反则负转矩。传感器的安装必须由专业机械安装人员安装。
