电磁制动器故障及使用方法

台灵机电官网 人气:3121 发表时间:2019-04-29
电磁制动器通电(标准电压为24VDC)后,线圈产生强大的磁场,电枢板在磁场力的作用下被吸引到电磁制动器磁轭或电磁离合器转子的摩擦衬套上。驱动或制动扭矩通过板式弹簧传递,运行时无滑转,连接后无摩损。失电后,电枢板在板式弹簧力的作用下,离开电磁制动器磁轭或电磁离合器转子的衬套,准备下一次的动作。释放时没有残留扭矩。


电磁制动器


电磁制动器是一种依靠电磁系统产生的电磁吸力,使衔铁对外做功的一种电动装置。由于装卸方便、应答性能好、可靠性高、绿色环保等特点,电磁制动器广泛用于工程机械。


故障机理:
电感线圈是电磁制动器主要的元件,也是绝大多数故障产生的根源。电感线圈的重要特征就是在电路通断瞬间,尤其是断开瞬间会产生强大的感应电动势。这种电动势通常是正常工作电压的几倍到几百倍。如此高的冲击电压对电磁制动器本身损害极大,对后续设备也有很大影响。

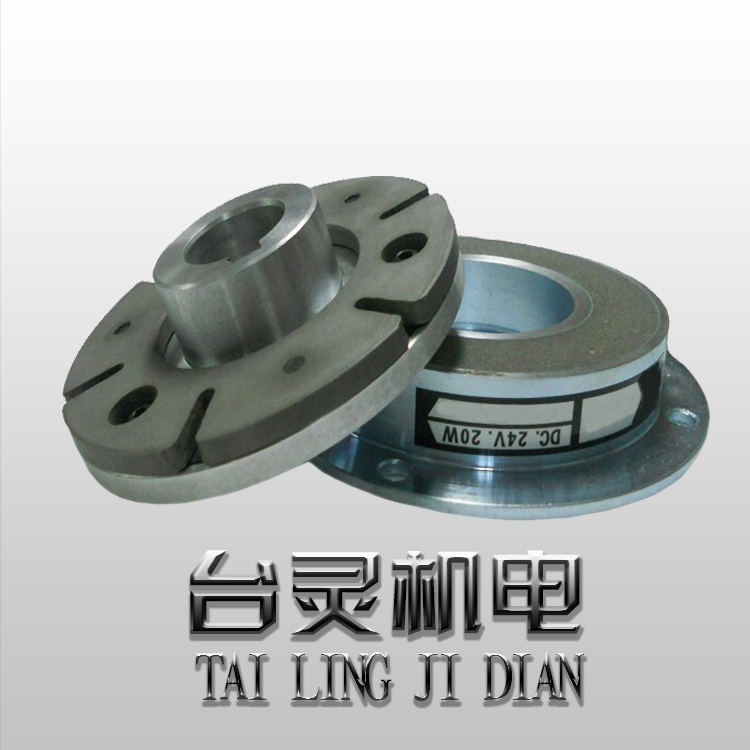

TL-B1干式单板电磁刹车器


一个电感线圈,除具有一定的电感量L外,还有导线电阻R、铁心损耗以及线圈匝间和层间的电容等参数。实际的电感线圈的等效电路用R与L串联,用R上的损耗表示实际电感线圈的一切损耗;用一个等效电容C并联在电感线圈两端,表示线圈匝间和层间电容及其他分布电容,这样组成实际电感线圈的等效电路。


当接点断开电感电路时,从理论上讲,电感中电流突然中断,电感两端会产生反电动势,由于这时电流变化率极大,故电感两端将产生趋于无限大的反向电压(实际上不可能无限大)。假设稳态时电感线圈中存储的磁场能量为W,当触点刚分开时电感中的磁场要继续维持电流I的导通,这时I向C充电,当超过击穿电压时产生电弧,电弧使电流保持导通状态。当电弧被拉开到一定距离而熄灭时,触点断开。

电感线圈产生的自感电势将继续维持电流的导通,形成RLC串联振荡电路。若此电压小于触点间隙的击穿电压,电容C被继续充电,电容两端亦即线圈两端便建立起越来越高的尖峰电压,直到高于正在断开的触点间隙击穿电压时,触点间隙再被击穿,于是原来充电的电容C又通过电弧向直流母线反向充电。

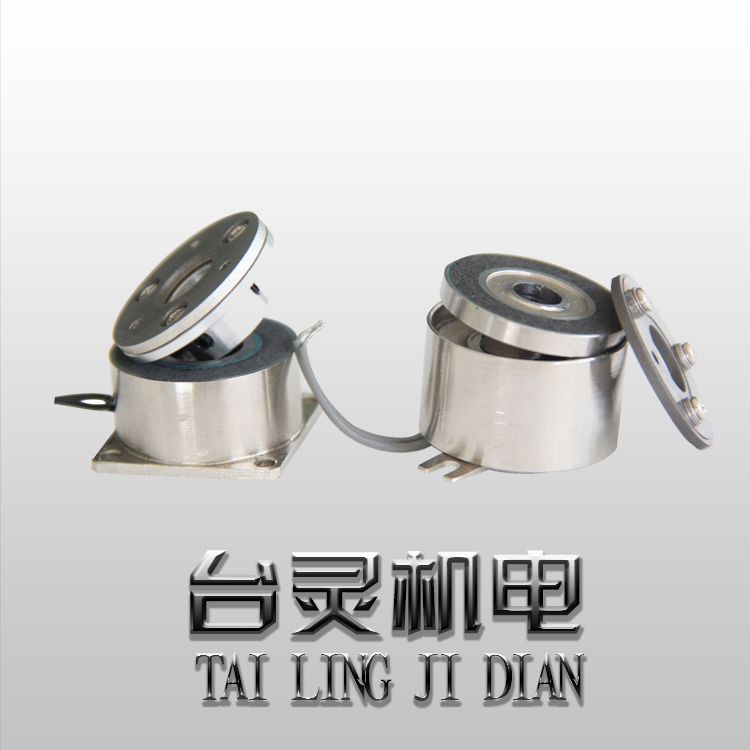

TL-C-B微型电磁制动器


外部环境也是电磁制动器发生故障的重要因素。对于电感线圈,绝缘材料的选择与防短路是关键,短路通常是绝缘损坏的结果。电感线圈的绝缘寿命试验表明,振动对电磁制动器寿命的影响并不大,潮湿也不是主要影响因素(潮湿会缓慢改变绕组间的电阻率,从而缩短电磁制动器的寿命),而热循环是降低寿命期望值主要的原因。
